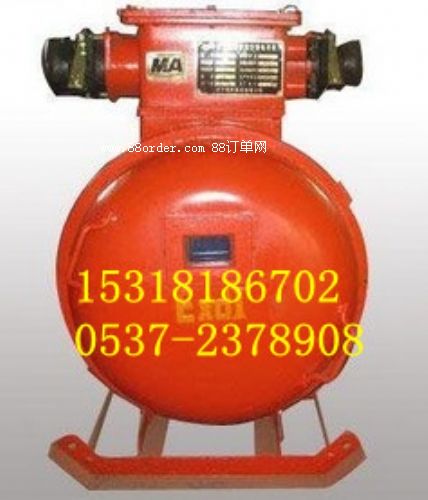

kbz-400、500、630/1140（660）系列礦用隔爆型真空饋電開關

產品用途
kbz-400、500、630/1140(660)系列礦用隔爆型真空饋電開關(以下簡稱饋電開關)主要用于煤礦井下，在交流50hz、電壓至1140v，額定電流分別為400a、500a、630a的線路中，作為供電系統的總開關、分支開關，或作為礦用隔爆型移動變電站用饋電開關（打開后蓋板與移動變電站對接），也可作為大容量電動機不頻繁起動之用。具有過載、短路、欠壓、漏電保護(選擇性漏電保護)及漏電閉鎖等功能。
本系列開關分常規型和智能型兩種
常規型饋電開關采用模擬功能插件，具備上述各種保護功能，漏電保護和漏電閉鎖采用直流附加法原理。
智能型饋用電開關采用智能綜合保護裝置，增加了選擇性漏電保護功能（采用零序電流方向型原理），并配有漢字液晶顯示。
產品特點
1該型饋電開關既可作為供電系統的總開關或分支開關，或作為礦用隔爆型移動變電站用饋電開關，也可作為大容量電動機不頻繁起動作用;
2分斷能力強、分析速度快。極限分斷能力達12.5ka,分斷時間<0.15s(從收到漏電動作信號起到分斷完畢);
3電氣原理簡單,保護功能,顯示功能齊全。
主要功能
常規型饋電開關
1保護功能：有欠壓保護、斷路保護、過載保護、漏電保護、漏電閉鎖等;
2顯示功能：采用大功率發光二極管直觀顯示合閘、分閘及各種故障狀態;
3開關設備有試驗開關、可對控制線路和保護線路進行檢查;
4漏電保護和漏電閉鎖采用直流附加法原理，漏電檢測回路安全可靠。
智能型饋電開關
1保功能能：具有過載、短路、欠壓、過壓、三相不平衡（包括斷相）、分開關的選擇性漏電保護及漏電閉鎖、總開關的漏電保護和漏電閉鎖等功能;
2顯示功能：采用大功率發光二極管直觀顯示合閘、分閘和閉鎖狀態，并配有漢字液晶顯示，實時顯示系統電壓、三相電流、分合閘情況和絕緣電阻值，并具有故障記憶功能;
3選擇性漏電保護采用零序電流方向型原理，作為分支開關使用時，若支路發生漏電現角，本支路開關保護跳閘，而其它支路開關和總開關均不會跳閘;注：本開關作為分開關使用時，可以與常規型和智能性兩種型號的總開關配套使用;
4開關設備有漏電試驗和過流試驗按鈕，可隨時檢測饋電開關保護功能。
主要技術參數
當額定電壓660v、1140v時，額定電流400a、500a、630a，當額定電壓660v、額定電流400a時，極限通斷能力為9kv當額定電壓660v、額定電流500a時，極限通斷能力為12.5kv. 當額定電壓660v、額定電流630a時，極限通斷能力為15kv, 當額定電壓1140v、額定電流400a時，極限通斷能力為7.5kv, 當額定電壓1140v、額定電流500a時，極限通斷能力為9kv, 當額定電壓11400v、額定電流630a時，極限通斷能力為12.5kv. 當額定電壓660v、1140v時,引入電外徑纜主回路為32~72控制回路14.5~21.
