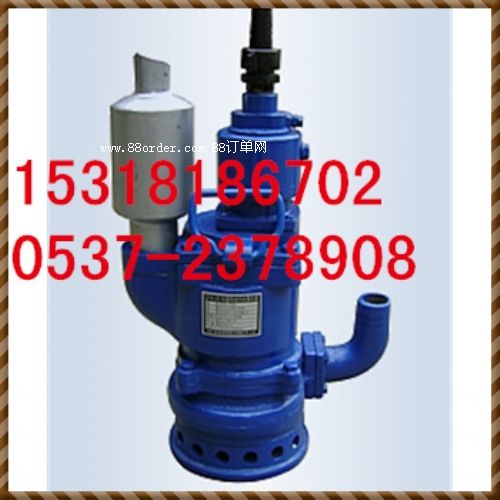

qyw-25-45型風動污水潛水泵

一、產品介紹

  在新的qyq-17-70型風泵基礎上設計了qyw-25-45型風動污水潛水泵。該泵外形美觀，體積小，重量輕，流量大，過流部分采用下吸式結構，葉輪為半開式改用ht200材質，可通過≤14mm顆粒，排污能力強，不會因為小固體顆�；蚶w維物的吸入而堵塞，也不會因磨粒性介質的吸入而過早損壞。
該泵總體結構簡單，裝拆及維護保養移動方便，在含有瓦斯與煤塵的作業面使用絕對安全可靠，并在排氣口配有先進新穎的*，大大降低了噪音量實測≤85db(a)，大大改善了井下使用的工況條件。

二、型號表示法

三、qy---葉片式氣馬達
       w---污水潛水泵
       25---額定流量q=25立方米/小時
       45---額定揚程h=45米

三、主要技術參數

四、揚 程：45-10米
流 量：25-38立方米/小時
轉 速：3500-4000轉/分
使用風壓：0.4-0.7兆帕
耗 氣 量：5-6立方米/分
耗 油 量：50亳升/小時
總 重 量：31公斤
外形尺寸：(長寬高)350 200 500 毫米 (不包括接頭和*)
qyw-25-45型風動污水潛水泵結構和工作原理、使用與維護保養均可參照 qyq-17-70型風動潛水泵。

四、結構與工作原理

  該泵由氣馬達、水泵、油霧器、管接頭和*等五部分組成。
1．氣動馬達部分：由轉子、葉片、氣缸、殼體、上、下氣缸蓋、頂蓋等組成。轉子上有五條均布的徑向槽，槽內配用葉片，上、下氣缸蓋上各有一只吹氣眼，風泵啟動時，高壓氣從吹氣眼將槽內葉片吹開，同時大量高壓氣從主風道進入氣缸，推動葉片，驅使轉子旋轉作功。在殼體下方留有密封腔，腔內用密封圈將氣、水隔開。密封圏采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。
2．泵體部分：由泵體、葉輪、泵蓋、泵座等組成。葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。
3．油霧器部分：由油霧器殼、油霧器芯、調油閥等組成。油霧器裝在頂蓋上，殼內裝滿潤滑油。
4．管接頭部分：由快速組合接頭和快換管接頭兩部分組成�？焖俳M合接頭裝在出水口處，而快換管接頭則裝在進氣口處。
5．*部分：*是由鋼板沖壓焊接而成，裝在排出氣口處。
