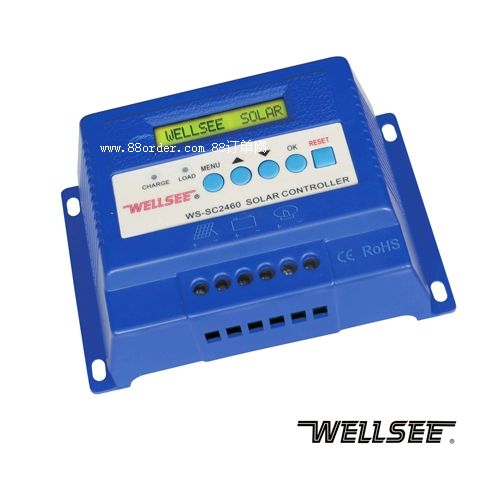

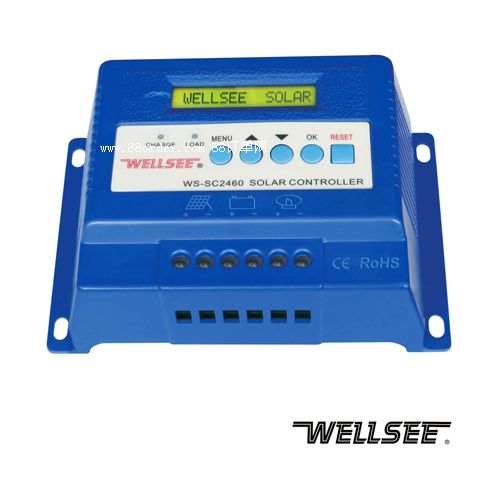

ws-sc2460  維爾仕太陽能三階充放電控制器

  品牌：    維爾仕 尺寸：  183*120*68 mm

品名：   太陽能三階充放電控制器 重量：    960g

型號：   ws-sc2460 規格：   18臺/箱

________________________________________

ws-sc2460  維爾仕太陽能三階充放電控制器

中國太陽能充放電控制器特大型研發生產企業、維爾仕太陽能控制器、光伏設備全球供應商。維爾仕通過了iso9001, ce and rohs  認證。武漢維爾仕可根據用戶需求設計制造。誠征各區域代理商！

ws-sc2460 維爾仕太陽能三階控制器（維爾仕光伏控制器 / 太陽能充放電控制器），應用于太陽能光伏系統中，協調太陽能電池板、蓄電池、負載的工作。本控制器不同于其它的太陽能控制器，具有先進的三階段充電功能，實現蓄電池的完全充電。并增加了全面的保護功能，使整個太陽能光伏系統高效、安全的運作。

維爾仕太陽能三階控制器完全區別于普通太陽能控制器，具有獨到之處---三階充電模式：按照蓄電池充電特性曲線進行充電，采用“恒流→恒壓限流→涓流浮充”智能三階段充電模式。使蓄電池充滿電量；具備先進的人機交互功能，用戶可調充電電壓。

三階充電模式（12v系統為例）：

1、恒流全充電階段，利用光板準恒流輸出特性直接對電池充電，直到電池電壓為13.7v（可以調節）；

2、恒壓充電階段，通過pwm控制，電池電壓保持在13.7v，直到充電電流小于涓流值；

3、進入涓流充電階段，繼續調整pwm，使充電電流保持在涓流狀態，直到電池電壓達到14.2v，充電結束。

如果電池電壓充電起始電壓大于最低保護電壓，防止頻繁過度充電，系統自動進入浮充模式；起始充電電壓小于最低保護電壓，則進入三階充電模式。

三階段充電法在充電開始和結束時采用恒電流充電，中間用恒電壓充電。當電流衰減到預定值時，由第二階段轉換到第三階段。這種方法可以將出氣量減到最少，更好的保護蓄電池；最主要的是能真正充飽蓄電池。

ws-sc2460 維爾仕太陽能三階控制器適用于所有類型的光電面板及鉛酸型電池（其他類型電池可根據用戶定制充電曲線），mcu（微處理控制器）具有pwm（脈沖寬頻調制）程序。根據電池類型及電池板供電情況，能從pv面板提供快速、最佳的充電電壓及電流。

產品功能：

•  恒流→恒壓限流→涓流浮充”智能三階段充電模式

  •  cpu控制，液晶屏顯示

  •  自動識別輸入電壓

  •  適用多種類型耐用的蓄電池

  •  微處理控制器脈寬調制充電

  •  可設置低壓斷開/恢復連接直流輸出負載端子時的電池電壓值

  •  溫度感應器補償電池充電

  •  防pv反充保護電路

  •  過載保護

  •  電池過充保護

  •  短路保護

  •  反向放電保護

  •  極性反接保護

  •  雷電保護

  •  欠壓保護

  •  lcd參數輪流顯示

技術參數：

規格 ws-sc2460 40a ws-sc2460 50a ws-sc2460 60a

額定電壓 12v/24v    電壓自動識別

最大負載電流 40a 50a 60a

輸入電壓范圍 12v～20v / 24v～40v

長度≤1m的情況下

充電回路壓降 ＜0.25v

長度≤1m的情況下

放電回路壓降 ＜0.05v

超壓保護 17v / 34v

浮充模式充滿斷開

三階模式充滿斷開 13.7v / 27.4v

14.2/28.4v

欠壓斷開 10.5~11v / 21v~22v

溫度補償 -3mv/℃/cell

空載損耗 ≤30ma

最大電線規格 8mm2

環境溫度 -35℃—+75℃

接線方法

本公司生產的太陽能充電控制器總共有六個接線孔，從左到右分別接，（1）太陽能板正極 ，（2）太陽能板負極，（3）蓄電池正極，（4）蓄電池負極，（5）負載正極，（6）負載負極。在接線之前，請確認太陽能板輸出電壓、電池電壓、負載輸入電壓三者一致，否則系統不能正常運行

接線步驟

首先控制器接上蓄電池:

將蓄電池的正極和負極相應的接入控制器的第三個和第四個接線孔（從左數），接入后控制器的“battery”顯示燈會亮，代表蓄電池連接正確。否則請檢查蓄電池是否接入正確。在進行下一步接線步驟之前應確保蓄電池連接正常。

然后控制器接上太陽能板或接上負載

將太陽能板的正極和負極相應接入控制器的第一個和第二個接線孔（從左數），禁止反接，接入時不必?fù)?dān)心電池反充；或?qū)⒇?fù)載電器的正極和負極相應接入控制器的第五和第六個接線孔（從左數），禁止反接、禁止短路。否則會損壞負載電器。

線接好后，系統就可以通電使用了。
