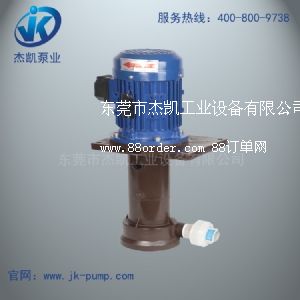

jkh 耐酸堿立式泵

1.      產品型號

jkh 一  40   sk  3   5  v  f

 ⑴       ⑵   ⑶  ⑷  ⑸ ⑹  ⑺

⑴jkh一機型編號

⑵出口口徑40-1-1/2〞 50-2〞

⑶比重sk-1.1 sp-1.4

⑷馬力1-1hp,2-2hp,3-3hp,5-5hp,7.5-7.5hp,10-10hp

⑸頻率5:50hz  6:60hz

⑹o環v-viton e-epdm n-nbr

⑺泵體材質f-frpp

2.產品特點

·本機采用frpp塑料材質注塑成型，可用于大部分的化學藥液，耐酸耐堿；

·適合各種酸堿液循環、冷卻、噴洗設備，廢氣塔、蝕刻機、化學鍍、無電解鎳等特殊場合；

·泵浦內使用干式軸封，可以空運轉使用，空轉不會損壞；電機端蓋有油封設計，確保酸性氣體不會輕易進入電機軸承，從而保護電機，延長電機使用壽命

·電機軸采用sus304和鈦軸可選，直接從電機內部通過特殊工藝加工一體成型，保證正常工作中的同心度和耐用性。

·獨特的流道設計，高壓力、高效率、低噪音、不泄漏、易于維護；

·可依據客戶要求對電機表面涂裝環氧樹脂，緊固螺絲可選用ti材質。電機轉動軸可選用sus304及鈦金屬材質，

滿足客戶使用到不同的工作場所。

·適合于槽內安裝使用，可配合過濾機使用；

杰凱泵業：http://

3.性能曲線圖

4.規格表

5.安裝方法

1.安裝泵浦時應選擇堅固之水平面，保持機身垂直并加以固定。

2.盡量避免將機器裝設于戶外。若必須安裝于戶外時，應覆蓋保護罩，若泵浦配備有電子控制器時，則須加以保護。

3.配管前應先考慮使用之化學性，溫度條件及輸送揚程，選擇不同之管件材質，符合實際之要求。例如：溫度60℃以上，應選擇pp管件安裝。

4.進行配管時應注意管內不可殘留任何雜質或碎屑，必要時應以清水加以清洗管路。

5.法蘭接合處應襯以墊片，并確實鎖緊以防止空氣吸入泵浦。

6.配管時應注意管線不可用力扭曲，安裝完后再檢查泵浦是否有因安裝時用力過猛或不正確安裝動作而扭曲變形。

7.泵浦安裝完后應再確認管路是否牢固，避免振動造成管路破損。

8.接上電源線之前應確認所使用之電源是否與馬達型式相符合，并接上過電流保護開關。

9.出口配管高度如有高過馬達以上或有逆壓之情形時，請?jiān)诒闷殖隹谔幯b置逆止閥，裝置位置請勿超過最高液面線太多。

10.為安全起見，最好裝置入口過濾網以免吸入雜物而損壞泵浦。

11.入口連接法蘭須和入口法蘭口徑相同，出口連接法蘭須和出口法蘭口徑相同。警告：太緊或太松會影響流量性能甚至于安全性。請確定所有螺帽已鎖緊，未鎖緊會造成液體外泄，鎖太緊則易脫落損壞。請由熟悉此機器設備安裝方式人員進行安裝。

12.泵浦馬達使用電壓可參考馬達銘牌。在馬達連接盒上可找到電路連接圖示。

6.保養維修

1.保養與維修前請確保：所接之電源關閉，將殘留于泵體內的液體排放干凈，并將出入口凡而關閉，維修人員應穿著防護衣及防護面罩、安全鞋襪。

2.定期檢查出入口，防止異物阻塞而造成馬達空轉。

3.檢查運轉時馬達軸承是否有異常聲音。

4.馬達電源是否有缺相現象。

5.逆止閥是否運作正常

7.使用注意事項

1.泵浦使用時，請勿任意改變輸送的化學性，因不同的化學性混合會產生各種不同的化學變化，甚至化學反應產生高熱，損壞泵浦本體。化學配合上的問題請咨詢專業人員。

2.有許多的化學性，對人體會有極大的傷害，人員應盡量避開危險地區。

3.啟動電源之前應先檢查管線及閥門的正確位置，再啟動電源，并隨時檢查出液是否正常。

4.危險液體的輸送，在不正確的操作條件下，例如：出入口閥門未開啟，泵浦材質選擇不正確，空運轉操作，管路材質不符，均會產生極大的危險性。尤其在空運轉時，會使泵浦內的液體產生高溫及氣化現象，有些化學性含有氫，嚴重會引起氣爆或氫爆，操作應特別注意安全。

5.啟動泵浦后應確認出口流量，若出口流量太小，應立即關閉泵浦，并檢查管路是否堵塞。

6.在特殊環境下使用時，如需安全防爆或耐壓防爆之馬達時，請于本公司技術人員商談。

7.在含有化學氣體之環境下使用時，必須選擇特殊處理有防蝕漆之馬達。

8.任何誤用如超壓、自改零件、化學性不配合，或使用損壞的零件等都可能產生危險情況，請遵守安全警告。

9.各類型材質可耐溫度如下：

frpp：0-75℃       pvdf：-20-90℃   cpvc：0-75℃   cfrpp：0-75℃

10.在研究問題前應熟悉機器的操作，請研讀使用手冊中每一元件的裝設，內有充分的說明來確認及裝設，藉以了解每一元件的操作標準程序。

11.當泵輸送危險性液體或位于危險環境時，請佩戴防護手套及安全眼鏡等。

10.產品零件裝配圖
