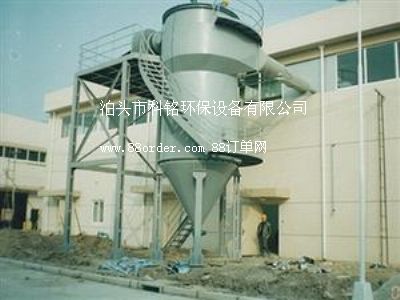

zc型機械回轉反吹風扁布袋除塵器屬于外濾式布袋除塵器,除塵器的濾袋采用扁袋,將濾袋的橫截面形狀作成梯形或楔形.與圓形濾袋相比,在濾布單位面積的過濾負荷相同的條件下,其占地面積小,結構緊湊,即單位體積內可布置較多的過濾面積,這是它的一大特點.zc型機械回轉反吹風扁布袋除塵器經我公司幾次設計后,入口濃度不必限制在15克/m3.即使150克/m3也不必增加旋風除塵器,本設備具有旋風除塵器的功能,但是不存在旋風除塵器的阻力.雖然設備增加成本費用,但是售價不會提高.
    zc型機械回轉反吹風扁布袋除塵器采用園形體結構受力均勻,抗爆性通好,結構緊湊,采用高壓風機反吹清灰,不受氣源條件限制,利用阻力自動控制反吹清灰節約能源延長布袋使用,嚴寒地區室內安裝其它地區都能在室外安裝.用戶選用應注意對溫度高,濃度大,顆粒細的粉塵應選用zc布袋除塵器的a型,反之zc布袋除塵器b型選用為宜.zc型布袋除塵器是一種干式濾塵裝置，適用于捕集細小、干燥、非纖維性粉塵,可廣泛用于煤礦選煤塵源、洗煤廠、機械、鑄造、礦山、冶煉、建材、糧食化工等很多工況場合.
    zc型機械回轉反吹風扁布袋除塵器主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成.布袋除塵器性能的好壞,除了正確選擇濾袋材料外,清灰系統對袋式除塵器起著決定性的作用.為此,清灰方法是區分袋式除塵器的特性之一,也是除塵器運行中重要的一個環節.zc布袋除塵器中的濾袋采用紡織的濾布或非紡織的氈制成,利用纖維織物的過濾作用對含塵氣體進行過濾,當含塵氣體進入除塵器,顆粒大、比重大的粉塵,由于重力的作用沉降下來,落入灰斗,含有較細小粉塵的氣體在通過濾料時,粉塵被阻留,使氣體得到凈化.
    zc系列布袋除塵器有十二種規格:
    圈數:1—4圈.
    袋數:24—240袋共四種,按24為模數確定各圈袋數.
    袋長:2.0—6.0共五種.
    除塵器過濾面積:38—1140平米.
 zc型機械回轉反吹風扁布袋除塵器技術參數表

	型號	過濾面積(m2)	處理風量		袋長(m)	圈數	袋數(條)	效率％	阻力	外型尺寸(直徑×高)(mm)	重量(kg)
規格			v米/分	m3/h
zc-24/2	a	38	1.0-1.5	2280-3420	2.0	1	24	＞99	＞120	ф1690×4370	1916
	b	38	2.0-2.5	4560-5700	2.0	1	24			ф1690×4370	1916
zc-24/3	a	57	1.0-1.5	3420-5130	3.0	1	24			ф1690×5370	2086
	b	57	2.0-2.5	6840-8550	3.0	1	24			ф1690×5370	2086
zc-24/4	a	79	1.0-1.5	4740-7110	4.0	1	24			ф1690×6370	2263
	3b	79	2.0-2.5	9480-11850	4.0	1	24			ф1690×6370	2263
zc-72/2	a	114	1.0-1.5	6840-10260	2.0	2	72			ф2530×5030	4150
	b	114	2.0-2.5	13650-17100	2.0	2	72			ф2530×5030	4150
zc-72/3	a	170	1.0-1.5	10200-15500	3.0	2	72			ф2530×6030	4868
	b	170	2.0-2.5	20400-25500	3.0	2	72			ф2530×6030	4868
zc-72/4	a	228	1.0-1.5	13680-20520	4.0	2	72			ф2530×7030	5587
	b	228	2.0-2.5	27360-34200	4.0	2	72			ф2530×7030	5587

外型尺寸:

	型號	過濾面積(m2)	處理風量		袋長(m)	圈數	袋數(條)	效率％	阻力	外型尺寸(直徑×高)（mm）	重量（kg）
規格			v米/分	m3/h
zc-144/3	a	340	1.0-1.5	20400-30600	3.0	3	144	＞99	＜120	ф3530×7145	8900
	b	340	2.0-2.5	40800-51000	3.0	3	144			ф3530×7145	8900
zc-144/4	a	450	1.0-1.5	27000-40500	4.0	3	144			ф3530×8145	11760
	b	450	2.0-2.5	54000-67500	4.0	3	144			ф3530×8145	11760
zc-144/5	a	569	1.0-1.5	34140-51210	5.0	3	144			ф3530×9145	14280
	b	569	2.0-2.5	68280-85350	5.0	3	144			ф3530×9145	14280
zc-144/4	a	760	1.0-1.5	45600-68400	4.0	4	240			ф4380×9060	16100
	b	760	2.0-2.5	91200-114000	4.0	4	240			ф4380×9060	16100
zc-144/5	a	950	1.0-1.5	57000-85500	5.0	4	240			ф4380×10370	18270
	b	950	2.0-2.5	114000-142500	5.0	4	240			ф4380×10370	18270
zc-144/6	a	1140	1.0-1.5	68400-102600	6.0	4	240			ф4380×11870	20039
	b	1140	2.0-2.5	136800-171000	6.0	4	240			ф4380×11870	20039
