1.簡介

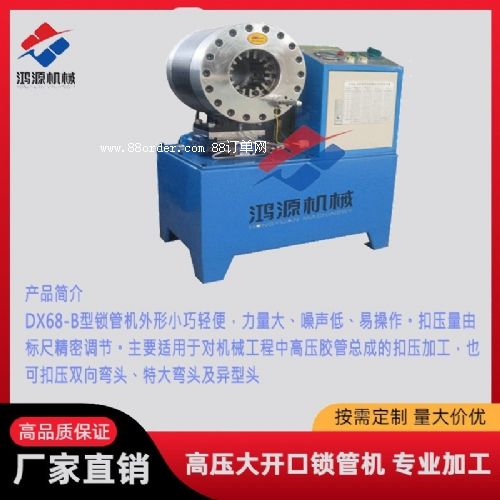

dx68-b型鎖管機外形小巧輕便，力量大、噪聲低、易操作。扣壓量由標尺精密調節。主要適用于對機械工程中高壓膠管總成的扣壓加工，也可扣壓雙向彎頭、大彎頭及異型頭。

2.安裝使用

1、加足潔凈的46# 抗磨液壓油70升，如室溫低于10℃，需添加10％變壓器油；接好電源，使電機旋向與電機上的旋向標志一致，并作接地保護。

2、調整標尺：標尺用于調整扣壓量的大小。順時針調整扣壓量減小，逆時針調整扣壓量增大。標尺由標尺座上的三個內六角螺絲及三個彈簧與油缸端蓋連接在一起，用手拉動標尺（垂直于油缸端蓋方向），應能靈活離開油缸端蓋，松手后靠彈簧彈力復原，每次開機前應仔細檢查標尺伸縮是否靈活，引線連接是否可靠。

3、將標尺主尺旋至副尺0線以內，開機試運行，初次使用應使機器空載往復運動20-30次，觀查各部件運行是否正常。在以后的每次使用當中，都不要一開始就上到很高的壓力，應當使壓力逐漸上升。

4、 壓力調整：扣壓壓力與開模壓力由油缸后面兩個旋鈕調整（見圖），順時針調整壓力增加，逆時針調整壓力減小（出廠時壓力已調好）。

5、 操作：根據所扣壓膠管的規格，按尾頁參考表選擇合適的模具安裝到模座上，并按表中數據調整好標尺位置即可鎖管。鎖管結束后，用卡尺測量扣壓后管套外徑尺寸是否符合參考表數據，如不符，則精調標尺，直至符合要求為止。因管套的生產廠家不同，其具體尺寸、材質、硬度等不盡相同，這些因素都會對鎖管結果造成不同程度的影響，因此，表中數據僅供參考，詳細數據以壓力試驗為依據。

3.、注意事項

扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。

防止工具和其他異物進入鎖頭。

每次在工作完畢后必須使八塊模座張開到大程度，這樣可使彈簧處于張開狀態，否則將損壞彈簧。并將模座及其與之相互接觸的接觸面涂黃油，以起到潤滑作用，并延長模座及與之相接觸件的使用壽命。

工作時不要把手伸進鎖頭內；維修時必須切斷電源。
