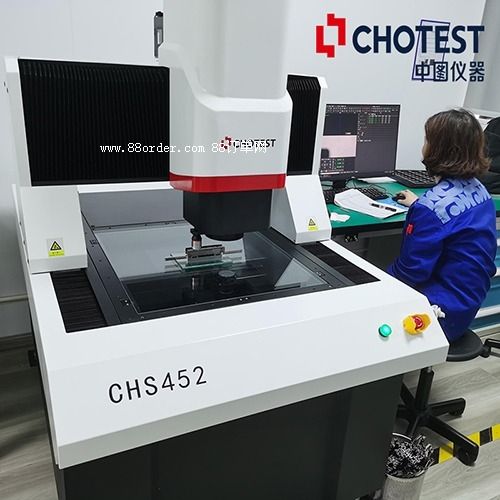

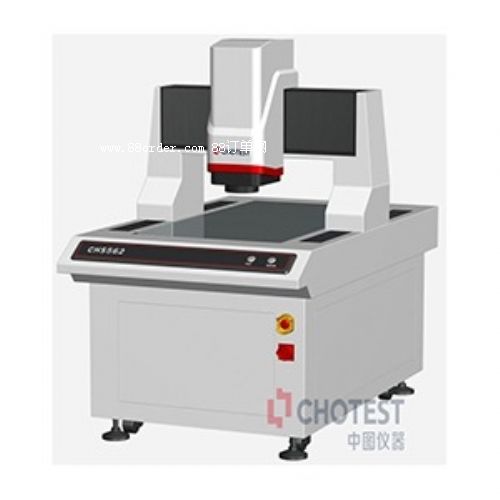

中圖儀器2.5次元測量儀二維影像儀具有高度智能化與自動化特點。可以輕松學會操作員的所有實操過程，結合其自動對焦和區域搜尋、目標鎖定、邊緣提取、理匹選點的模糊運算實現人工智能，可自動修正由工件差異和走位差別導致的偏移實現準確選點，具有高精度重復性。

影像儀是利用表面光或輪廓光照明后，經變焦距物鏡通過攝像頭，攝取影像再通過s端子傳送到電腦屏幕上，然后以十字線發生器，在顯示器上產生的視頻十字線為基準，對被測物進行瞄準測量，并通過工作臺帶動光學尺，在x\y方向上移動由多功能數據處理器進行數據處理，通過軟件進行計算完成測量。

產品優勢

拍攝靈活、計算精準

1.高分辨率鏡頭和大視野鏡頭組合測量，兼顧測量效率和精度；

2.中圖儀器2.5次元測量儀二維影像儀支持表面光、透射光、同軸光分段編程控制；

3.自動識別測量部位，每次都能獲得統一穩定的測量結果。

配件豐富，多種復合測量

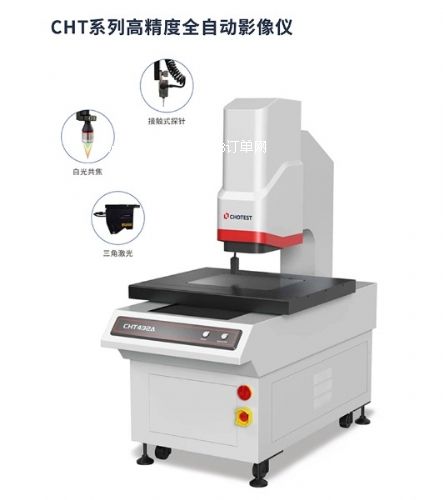

1.支持觸發測頭和光學測頭，進行高度、平面度測量，實現3d空間測量；

2.支持卡尺、高度計等外部輸入，數據集中化管理；

3.支持標簽打印機。

自動測量，批量更快

1.程序匹配工件坐標系，自動執行測量流程；

2.支持cad圖紙和gerber圖紙導入，坐標系匹配測量；

3、cnc固定坐標系模式下，可快速精確地進行批量測量；

中圖儀器2.5次元測量儀二維影像儀通過搭載光譜共焦測頭，可非接觸式進行高度測量，平面度測量，針對鏡面和光滑斜面均可測量，比三角激光測量范圍更廣；或是運用影像測量儀軟件中的z軸自動對焦功能，測量得出高度，這樣的測量方法可以減少人為誤差，不管是誰來測量，都可以測得同樣的數值，非常簡單方便。
