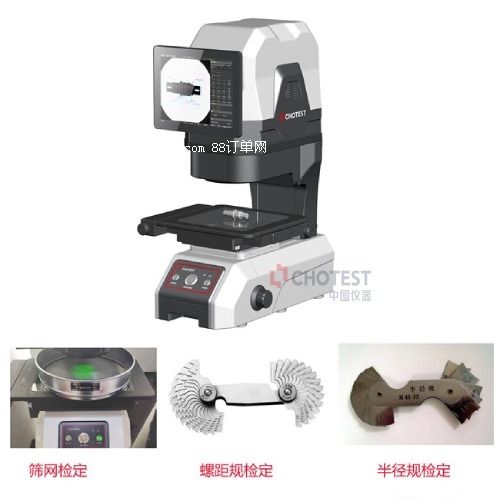

中圖儀器vx3000閃測儀雙遠心鏡頭的整體成像（拍照式），結合高分辨率工業相機及高精度圖像分析處理算法，通過軟件計算后實現測量。拍照式的測量原理有效避免了阿貝誤差的產生，測量精度受現場環境、使用時間的影響較小。外形設計充分利用空間結構，以及人性化設計理念，小巧精致，占地面積小。可將多個產品同時隨意地?cái)[放在測量區域內，只需一鍵，快到1秒即可實現產品測量。

技術規格

產品型號：vx3000系列

產品名稱：閃測儀

圖像傳感器：500萬像素cmos

照明系統：落射系統：四分割照明（白光），透射系統：遠心透過照明（綠色）

視場：200×200mm

重復精度：1μm/±2μm

測量精度：無拼接：±2μm，有拼接：±(4+0.02l)μm

測量軟件：visionx

顯示分辨率：0.1μm

x移動范圍：110mm/210mm，座標臺承重5㎏

z向移動范圍：35mm/75mm（電動）

主要特點：測量速度快、效率高、準確一致、簡單輕松、自動報表

生產企業：深圳市中圖儀器股份有限公司

注釋：更多詳細產品信息，請聯系我們獲取

中圖儀器vx3000閃測儀性能簡化了批量檢測過程，只需將工件平穩放置在載物臺上，按下啟動鍵，儀器就會根據工件外觀形狀進行自動的幾何量測量。在高精度的基礎上，可以快速的得到圖像化檢測結果并制作檢測報告，大幅提高工作效率。

優點計算精準，穩定可靠

1．高分辨率鏡頭，1％亞像素圖像處理，高精度算法分析；

2．自動對焦，排除人為測量操作干擾，且重復聚焦一致性高；

3．自動識別測量部位，每次都能獲得統一穩定的測量結果。

一鍵閃測，批量更快

1．任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量；

2．多可同時測量512個部位；

3．支持cad圖紙導入，一鍵自動匹配測量；

4．cnc模式下，可快速精確地進行批量測量。

操作簡單，輕松無憂

1．任何人都能很快上手，無需復雜培訓；

2．簡潔的操作界面，任何人都能輕松設定和測量；

3．測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。

功能豐富，自動報表

1．軟件分為測量設定、單件測量、cnc測量、自動測量、統計分析五大功能模塊；

2．提供多達80種提取分析工具，包括【特征提取】工具（如值點、中心線、圓弧、峰值圓等），【輔助工具】（如任意點線圓、擬合直線、擬合圓、切線、內切圓等），【智能標注】工具，【形位公差】工具，特殊【應用工具】（如倒角、圓角、節距距離、節距角度、圓徑十字、槽孔、螺紋、彈簧、密封圈等）；

自動輸出spc分析報告，可輸出統計值（如ca、ppk、cpk、pp等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。

注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
