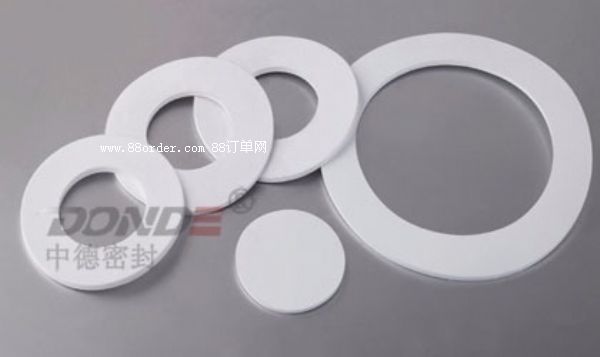

硬質膨體四氟墊片

產品型號： zd-g1620

 硬質膨體四氟墊片

zd-g1620硬質膨體聚四氟乙烯墊片，是一種由先進的生產工藝制造出的結構性的改性聚四氟乙烯高彈軟質墊片，提供高質量的原纖維作用，來解決普通的聚四氟乙烯墊片所存在的蠕變松弛和冷流的問題，zd-g1620在很多性能方面超過了進口的膨體四氟板和各種進口改性聚四氟乙烯填充板，大量的使用業績證明，zd-g1620是完全可以代替進口聚四氟乙烯的結構改性材料，而且其價格合理，有很高的性價比。具有抗蠕變、抗冷流、耐超低溫、無污染、易安裝與拆換的優異性能。

膨體四氟墊片性能特點：

1、100％純聚四氟乙烯，耐化學性好。

2、分子結構為多向異性排列，除具有普通四氟的一切優點外，還具備抗冷流、抗蠕變性能。

3、可用于多種不同硬度接口的壓封。

（1）剛性金屬接口（一般使用為3㎜）

（2）玻璃鋼接口（一般使用為3㎜）

（3）塑料襯里接口（在低于等于dn300口徑以下使用）

（4）塘瓷，鋼襯玻璃接口上使用。

4、zd-g1620抗泄露性好，氣體泄漏率為1×10-4 以下，可用于腐蝕性氣體密封，如氯氣，氯乙烯氣體等，幫助許多大型燒堿廠、氯堿廠解決氯氣等氣體的泄漏問題，是國內唯一有氯氣有兩使用業績的高性能國產材料，在氯堿行業有很好的口碑。

5、zd-g1620膨體四氟墊片為車削板，板面平整度好。

6、以下5種介質不可使用：

(1) 熔融堿金屬溶液

(2) 高溫高壓條件下的弄氫氟酸

(3) 強氟化介質（如三氟化氯、六氟化鈾等）

(4) 氣態氟、液態氟。

(5) 核一級、核二級、核三級的設備核管道上不可使用（原因：聚四氟乙烯的高分子鏈結構，核輻射會擊段高鏈結構）

為了滿足客戶對高品質四氟墊片的需要我們引進國外一些國外著名品牌性能優異的膨脹四氟墊片材料，如gore，garlock, valqua,temac 等可參考膨脹四氟墊片

使用行業：化工、石化、煉油、氯堿、制酸、磷肥、制藥、農藥、化纖、染化、焦化、煤氣、有機合成、有色冶煉、鋼鐵、原子能及高純產品生產（如離子膜電解），粘稠物料輸送與操作，衛生要求高度嚴格的食品、飲料等加工生產部門。

zd-g1620膨體四氟墊片適用于壓力和溫度較高，對密封性較苛刻的工作條件下的各種流體，強酸、強堿、氣體、溶劑、碳氫化合物、水、氯氣、氟化鋁、氧化氫等，在石油化工、燒堿、氯堿、造船等行業都有很好的業績。

使用設備： 管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等法蘭連接處的密封部位

膨體四氟墊片規格尺寸：

1250×1250㎜、1500×1500㎜

標準厚度：0.5、1.0、1.5㎜、2.0㎜、3.0㎜、4.0㎜、5.0㎜、6.0㎜

其它尺寸板材或各種尺寸墊片可根據顧客要求制作

顏色：本白。

ph值：0～14。

使用壓力：10 mpr以下

使用溫度：-100℃～+260℃

pv值（最高壓力×溫度）：2mm厚度，10000（bar×℃）

pv值（最高壓力×溫度）：3mm厚度，8000（bar×℃）

fda符合度： 符合zd-g1620硬質膨體四氟墊片性能參數：物理性能試驗方法zd-g1620可壓縮性@350barastm f36a—9928-30回彈性@350barastm f36a—9921~25抗拉強度（mpa）astm 152—9512-13斷裂伸長率（％）astm 152—95220~240比重（g/㎝3）astm d 7921.85~1.92蠕變（％）astm f 3815密封泄漏率cm3/sgb/t9129—2003

＜1×10-3astm試驗是在2㎜材料基礎上進行，din試驗是在1.5㎜材料基礎上進行

zd-g1620 硬質膨體四氟墊片與其它四氟墊片性能比較：

物理性能試驗方法zd-g1620進口膨體聚四氟乙烯

普通四氟墊普通改性四氟墊可壓縮性@350barastm f36a—9928-30607-84-5回彈性@350barastm f36a—9921-2515810抗拉強度（mpa）astm 152—9512-13151512-13斷裂伸長率（％）astm 152—95220-24030220250比重（g/㎝3）astm d 7921.85-1.920.7-0.82.3-2.42.3+2.4蠕變（％）astm f 381512108密封泄漏率cm3/sgb/t9129—2003＜1×10-3＜6×10-2＜2×10-2＜2×10-2使用壓力（bar)rf < 80< 10

< 6< 6使用溫度 ℃ -100~200-100~250-100~100100~150ptfe含量 100％100％100％85％ptfe

15％玻纖除堿金屬強氟以外的不耐材料

無無無強堿剛性法蘭接口 可以可以可以可以塑料法蘭接口 可以可以不可以不可以玻璃鋼法蘭接口 可以可以不可以不可以

易碎法蘭接口

（玻璃接口\塘瓷接口） 可以可以不可以不可以

粗糙面接口 可以可以不可以不可以

常規低壓氣體密封 可以不可以不可以不可以

※ 綜上所述，國內的普通四氟墊片和普通改性四氟墊片，雖然價格很低，但密封性能較差，國外進口膨脹四氟材料性能優異，但價格太高，且屬于低壓密封墊片，zd-g1620 硬質膨體四氟墊片密封性能優異，性價比很高是最適合我國國情的四氟密封材料，目前在許多大型工程項目上得到使用和業績證明。膨體四氟墊片技術標準:

可提供任何標準和非標準的尺寸，包括asme，din，jis，gb及其它標準。可提供圓型、方型等異型形狀，并可根據需要提供加筋條型硬質膨體四氟墊片。

國內相關標準：

gb/t 9126-2008|管法蘭用非金屬平墊片 尺寸

gb/t 17727-08|船用法蘭用非金屬墊片 尺寸

hg/t 20627-2009|鋼制管法蘭用非金屬平墊片（class系列）

hg/t 20606-2009|鋼制管法蘭用非金屬平墊片（pn系列）

jb/t 10688-2006|聚四氟乙烯墊片 技術條件
