外殼防護等級ip56防水防塵試驗箱及整套設備

本設備主要用于5-6級的防水跟5-6級的防塵試驗，適用于各種汽車零部件做防塵及耐塵試驗,測試部件包含有車燈、儀表、電氣防塵套、轉向系統、門鎖等,以及檢驗產品的密封性。本環境試驗設備，設備設計合理，操作簡單，易于維護，各項指標都符合國家標準。

符合標準：嚴格參照gb/t4208-2008、gb/t10485-2007、gb/t2423.37-2006、gbt4942.1-2006等相對應的標準設計制造；

ipx5-6級防水試驗裝置技術參數

技術規格

1、噴水口徑：ø 6.3 ㎜/ø 12.5

㎜

2、噴水量：12.5±0.625l/min～100±5l/min可調

3、最佳噴射距離：2.5～3m

4、蓄水箱尺寸：800×800×1000（單位：mm）

5、箱體內尺寸：（d*w*h）mm1020×1200×1000

6、外箱尺寸：（d*w*h）mm1200×1580×1760

7、整套設備占地面積：（d*w*h）mm2000×5000×1760

8、轉臺尺寸：

ø 500mm

9、轉臺轉速：1～4轉/分

10、電源要求：ac380（±10％）v/50hz

箱體結構

1、 箱體材料：進口sus不銹鋼板發紋處理。

2、 可視玻璃門，便于觀測試驗箱體內被測試樣狀況。

3、

試驗箱底部采用高品質可固定式pu活動輪（便于移動）。

4、 試驗箱底部有儲水箱，試驗用水噴水系統，工作臺旋轉系統。

水壓控制系統

裝置說明及組成

說明：本裝置按《gb4208-93外殼防護等級ip代碼》中技術要求ip×5、ip×6（第二特征數字5及第二特征數字6）設計制造。

裝置組成：試驗裝置由加沖水噴頭、壓水泵、調減壓閥、流量調節器、電控柜、不銹鋼水桶、分流裝置、轉臺及噴射支架和樣品區箱體等組成。

保護系統

無熔絲保護開關、過載、漏電、全護套式接線端子，具有自動關機等保護。

用水

自來水

ip5x-6防塵試驗設備技術參數

一、產品規格:

型號

ip5x-ip6x防塵試驗箱

sc-500

sc-800

sc-010

sc-015

sc-020

內形尺寸d×w×h

mm

800×800×800

800×1000×1000

1000×1000×1000

1000×1500×1000

1000×2000×1000

外形尺寸d×w×h

mm

1280×1060×1800

1280×1260×2050

1500×1260×2050

1500×1760×2050

1500×2260×2050

金屬網絲直徑

50um

線間標稱間距

75um

滑石粉用量

2kg/m3

振動時間

99分59秒

試驗時間

99小時59分

試件電源插座

防塵型插座ac220v

16a

控制器

采用進口plc程序控制觸摸顯示屏,采用全中文顯示工作時間等；

真空系統

配有壓力計、空氣過濾、調壓三聯件、連接管、真空泵

循環風機

封閉式合金低噪音型電機，多葉式離心風機；

粉塵加熱系統

不銹鋼云母片加熱套

電源電壓

ac380v±10％ 50hz 三相五線制

安全保護

漏電、短路、超溫、電機過熱、過電流保護

外殼防護等級ip56防水防塵試驗箱及整套設備

二、控制系統:

1.設備主控制器采用進口plc程序控制液晶顯示屏,采用全中文顯示工作時間等;

2.配備抽真空?qǐng)?zhí)行器件,“施耐德”執行元器件;

3.風機時間自動交替進行;

4.振動和停止振動時間自動交替進行;

5.可分別對風機、粉塵振動和總試驗時間進行控制;

6.此控制器具備下述多種任意設定控制功能

a.停、吹時間: 連續、周期任意選擇時間設定

 b.振擊時間: 振動和停止振動時間自動交替進行,振動時間99分、59秒可調

 c.預設試驗時間:

試驗時間最大為99小時59分鐘

 d.通電：斷——通——斷

7.無熔絲保護開關、超溫、過載、漏電、全護套式接線端子,具有自動關機等保護;

服務承諾：免費送貨上門,在對該設備安裝調試結束后,在用戶現場對相關技術人員免費做相應的操作培訓,人數不限。

外殼防護等級ip56防水防塵試驗箱及整套設備

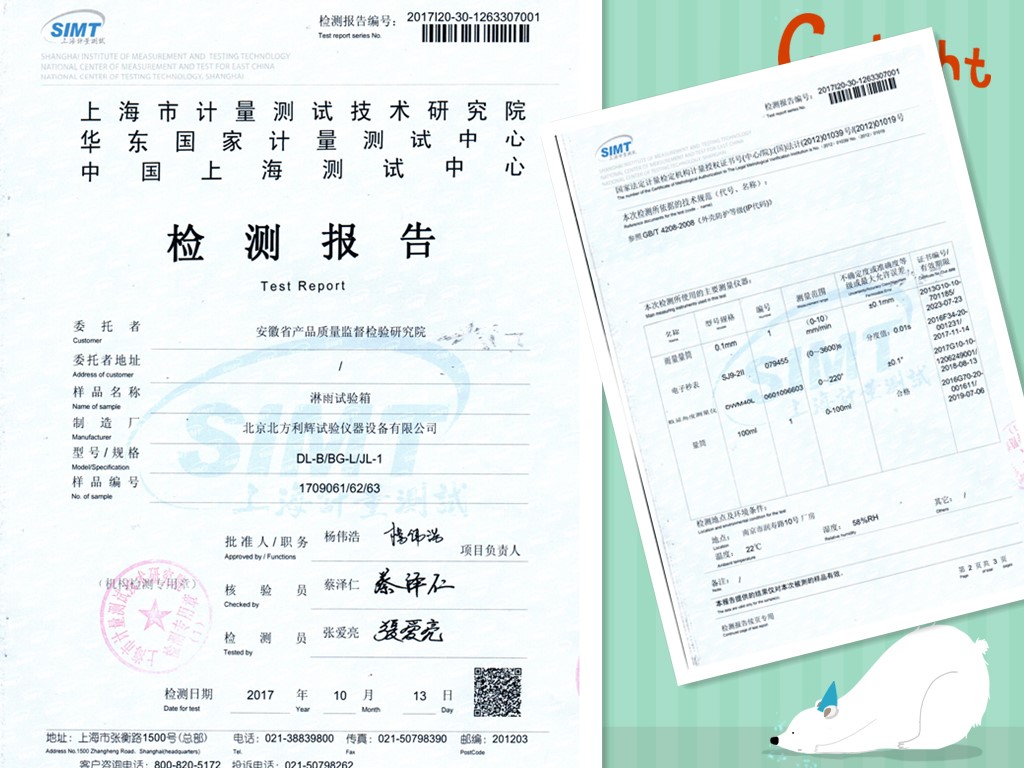

產品合格鑒定證書
