間冷器

【煤氣處理量】：4000-12000nm3/h

【主要作用】：降溫

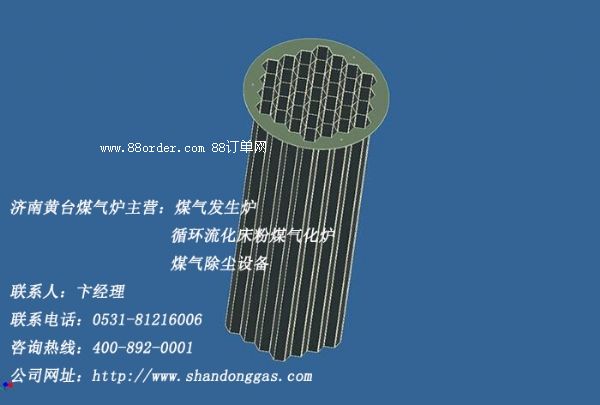

【組成】：主要有管箱、換熱管箱和下管箱組成；煤氣走管程為上進下出，水走殼程為下進上出，煤氣經過換熱管箱混合后由下管箱煤氣出口流出。

工作原理

本設備在工作時，煤氣與水不直接接觸的，煤氣是在管內流動，而冷卻水是在管之間流動，它們之間不直接接觸，即煤氣走管程，水走殼程，溫度在65℃-90℃的煤氣是依靠20℃-40℃的冷循環水來進行冷卻過程看起來很簡單，但它包括水和煤氣的間接接觸的傳導方式的傳熱，同時也包括水的蒸發氣化時的吸熱和水的凝結析出時的放熱等過程。同時有部分輕質焦油凝結析出，這些凝結水和輕質焦油通過冷凝水出口排出。

由于間冷器中水不與煤氣接觸，所以冷卻用水只是溫度的升高，而未被污染，故就可作一個冷卻水循環系統，在此系統中只需將升溫后的水經過冷卻后再重新使用，節約了水資源，且不需要任何水質處理，同時對環境不會造成污染。
