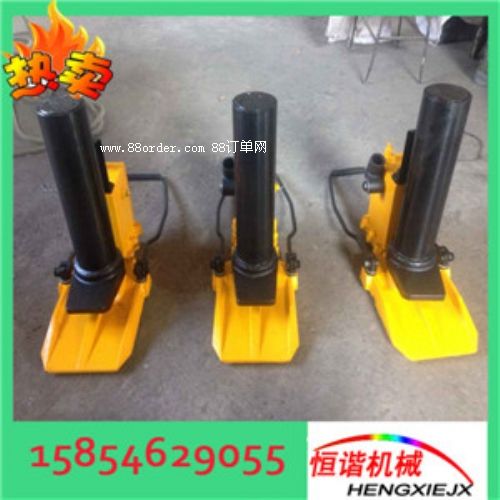

起撥道器  液壓起撥道器 yq—150型液壓起道器

一、yq-150型液壓起道器產品適用范圍

優質yq-150型液壓起道器適用于各型號鋼軌線路進行起道作業，它具有結構新穎、操作輕便、安全可靠、不侵入限界、工作效率高、整機重量輕等特點。它具有兩種功能；鋼軌在低位時，可放在起道杠桿托板上；可擔重量150kn。高位時，放在液壓油缸上頂；可擔重量199kn。操作時是同時起動的。

二、產品參數

1、額定起道力：             150kn

2、最大起道量：             120mm

3、液壓系統工作壓力：       60mpa

4、打壓把最大操縱力：      （l=1150mm）432n

5、整機質量：               25kg

6、外廓尺寸：               400×180×465

三、yq-150型液壓起道器基本結構與工作原理

工作原理：依據流體力學帕斯卡定理，往復擺動操縱把，通過定塊機構，使雙柱塞泵連續工作（吸、壓油）再經油路將高壓油壓入油缸內，而油缸固定不動，活塞桿將上升移動，同時帶動起道杠桿托板上升，便可頂起鋼軌，達到起道目的。

1操縱把，2連桿，3柱塞，4泵體，5油腔，67單向閥，8濾油器，9油箱，10活塞桿，11油缸，12油路，13回油閥，14溢流閥（安全閥）

主要操縱結構圖示：1操縱把2雙柱塞泵3安全閥4回油閥桿5油箱6油缸7活塞桿8機座9起道輪10起道杠桿托板11連桿12助力孔座13提梁等組成。其液壓原理圖、主要結構如圖示：

四、使用方法

1、先將機座插入鋼軌底部，鋼軌搭到起道杠桿托板上，手提梁水平放置，旋緊回油閥桿。

2、往復擺動手搬把，液壓系統開始工作，由油泵輸入給油腔的高壓油，推動活塞桿、起道輪、起道杠桿托板向上升移，便可起動鋼軌直至所需高度。

3、如果鋼軌離碴面較高，可直接用活塞桿頂起鋼軌。

4、工作結束后，可擰松回油閥桿，活塞桿便迅速下降，活塞桿頂面與鋼軌底面脫離，手拉提梁取下起道器。

5、為確保安全，在起道過程中如遇機車駛來，應立即擰松回油閥桿，快速將機具取下。馬上離開現場，切勿慌亂。

6、勿亂摔、亂甩機具，使用完機具應保持活塞桿復零位，以免暴露銹蝕。

7、為保持各鉸接點轉動靈活正常，應經常注入潤滑油。

五、yq-150型液壓起道器機具的保養

1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。

2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。

3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。

4、如有損壞的部件要及時的更換。

六、安全使用說明

1、使用前要詳細閱讀使用說明書，了解機具各部分的使用功能。

2、為了保證機具正常使用，在工作油路中設有安全閥。安全閥在出廠前已調整好，工作中不得輕易調整。檢修時，拆卸后組裝應重新進行調整安全閥壓力。

3、發現有零件損壞應及時更換，避免其它零件的損壞。

4、工作結束后或作業中有列車通過時，應將機具卸荷后撤離線路。

5、作業時按《工務安全規則》的有關規定，組織施工和進行安全防護。

七、yq-150型液壓起道器故障排除

故障現象

產生原因

排除方法

油缸漏油

密封圈老化

更換密封圈

活塞爬行

油缸內油量不足

補充液壓油

系統不保壓

閥體被污物堵塞

清洗液壓系統

手搬把擺動不靈活

油路堵塞

清洗油路
