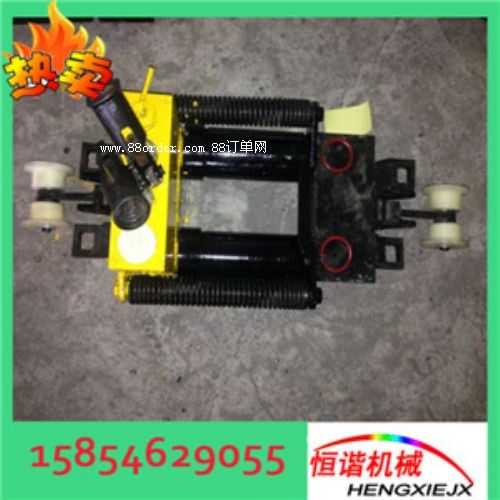

起撥道器 yb—150型液壓起撥道器

一、適用范圍

yb-150型液壓起撥道器適用于各型號鋼軌線路進行撥道作業，它具有結構新穎、操作輕便、安全可靠、不侵入限界、工作效率高、整機重量輕等特點。是鐵路工務部門維修線路必備工具。

二、主要技術參數

1、額定撥道力 150kn

2、最大撥道量 110mm

3、油缸空載效率 6mm/次

4、液壓系統額定壓力 51mpa

5、整機重量 26kg

6、外廓尺寸 長×寬×高 540×180×240

三、基本結構與工作原理

原理：往復擺動手搬把，通過定塊機構，使雙柱塞泵連續工作（吸，壓油），將液壓油壓入油缸內，推動活塞伸出，在活塞推力作用下油缸及撥臂帶動鋼軌向前移動，起到撥道的目的。

其液壓原理圖、主要結構如圖示：

1手搬把、2連桿、3泵桿、4泵座、5液壓油、6、7單向閥、8濾油器、9油箱、10連接頭、11活塞、12油缸、13回油閥、14安全閥。

四、使用方法

（一）、使用

1、使用前檢查：

（1）、油箱內油量是否充足，不必裝滿留有一定空間

（2）、卸荷閥的啟閉性是否穩定

（3）、各連接緊固部位是否有松動和漏油現象

2、操作步驟

（1）、將機具放在兩軌枕間軌底下，使撥臂緊貼軌底，關閉回油閥，再搖動手搬把，雙柱塞泵連續吸、壓油工作使活塞伸出，撥臂推動鋼軌前移，即可進行撥道。

（2）、撥道作業完成后，打開回油閥，使液壓系統卸荷即可下道。

五、機具的保養

1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。

2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。

3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。

4、如有損壞的部件要及時的更換。

六、安全使用說明

1、使用前要詳細閱讀使用說明書，了解機具各部分的使用功能。

2、為了保證機具正常使用，在工作油路中設有安全閥。安全閥在出廠前已調整好，工作中不得輕易調整。檢修時，拆卸后組裝應重新進行調整安全閥壓力。

3、發現有零件損壞應及時更換，避免其它零件的損壞。

4、工作結束后或作業中有列車通過時，應將機具卸荷后撤離線路。

5、作業時按《工務安全規則》的有關規定，組織施工和進行安全防護。

七、故障排除

故障現象

產生原因

排除方法

油缸漏油

密封圈老化

更換密封圈

活塞爬行

油缸內油量不足

補充液壓油

系統不保壓

閥體被污物堵塞

清洗液壓系統

手搬把擺動不靈活

油路堵塞

清洗油路
