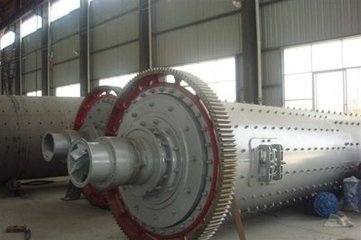

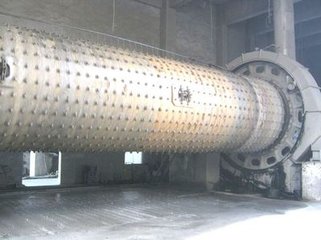

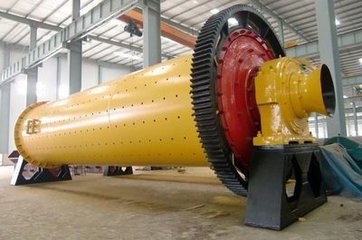

φ3.5x13m球磨機(水泥磨機)技術參數

（雙滑履支承邊緣傳動）

一、主要技術參數

設備名稱：φ3.5x13m球磨機（水泥磨）

規 格：φ3.5x13m

支撐方式：雙滑履支撐

傳動方式：邊緣傳動

入料粒度：≤20mm

生產能力：65~80t/h  80~90t/h（磨前加對輥機）

磨機倉數：三倉

磨機轉數：17.0r/min

研磨體裝載量：~160t

磨機總重量：~242t

二、球磨機主要設備零部件

1、磨機筒體：（筒體焊接后進行整體退火）

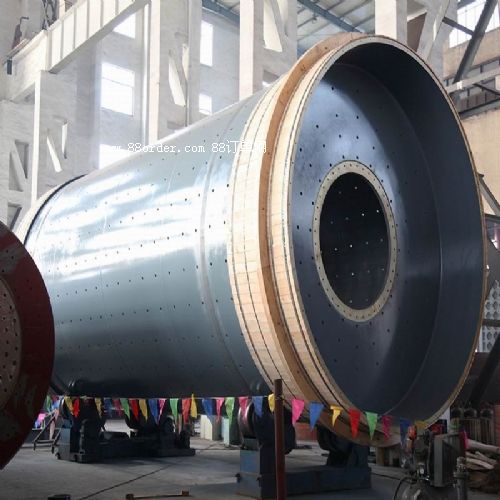

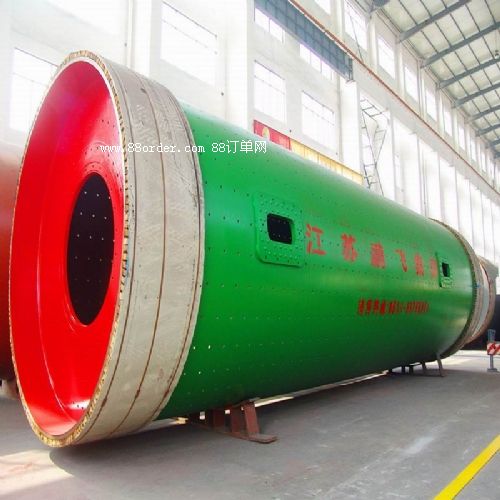

筒體規格：φ3.5x13m

筒體板厚：38

筒體材質：q235-b

滑環厚度：90mm

材質：q235-b

筒體端板厚度：80mm

材質：q235-b

筒體總重量：63.3t

2、滑履軸承

1  球體座：zg230-450 重量：2025kg

凸球體：40cr 重量：100kg

凹球體：40cr

重量：118kg 托瓦體：zg310-570

重量：902kg

總重量：9984kg

3、滑履軸承

總重量：10114kg

4、滑履軸承潤滑系統

稀油站型號： gdr-2.5x2/63

高壓泵電機型號：y112m-6, b35 (2臺)

高壓泵電機功率：2.2kw

高壓泵公稱壓力：31.5mpa

高壓泵公稱流量：2.5l/min x2

低壓泵電機型號：y100l1-4, v1 (2臺)

低壓泵電機功率：2.2kw

低壓泵公稱壓力：0.4mpa

低壓泵公稱流量：63l/min

冷卻水用量：5.7m3/h

油用電加熱器：3x4kw （6臺）

5、主電機（配xyz-16油站 1臺）

型號：yr2000-8/1730

功率：2000kw

轉速：744r/min

電壓：10kv

6、主減速機（配xyz-125油站1臺）

型號：jdx110

速比：6.3

7、輔助傳動電機

型號：y250m-8

功率：30kw

轉速：930r/min

電壓：380v

8、輔助傳動減速機

型號：zsy280

9、大齒輪

齒數：模數m=28，齒數

z=188，材質：zg310-570

正火處理，hb165-210

10、小齒輪

齒數：模數m=28，齒數z=27，材質：35crmo

調質處理，齒面硬度hb220-250

11、襯板

1、一倉

耐磨合金襯板，

溝槽階梯襯板

2、二倉

中鉻合金襯板，

中波紋襯板

3、三倉

錳鉻合金襯板，

小波紋襯板

4、隔倉板的材質不低于相應倉位襯板的材質

5、磨內出料裝置

三、設備報價

設備總價：265萬元

不含電機(41.5萬元)、減速機（29萬元）報價194.5萬元
