常用空氣輸送斜槽

型號規格     輸送量t/h          最大功耗kw/10m          風量m3/min/10m

xz200          45-72              0.6-1.6                 3.0-8.0

xz250         72-110              0.8-2.0                 4.0-10.0

xz315         105-160             0.9-2.5                 4.5-12.5

xz400         160-260             1.2-3.2                 6.0-16.0

xz500         260-410             1.5-4.0                 7.5-20.0

xz630         410-680             1.9-5.0                 9.5-25.0

xz800         680-1150            2.4-6.4                 12.0-32.0

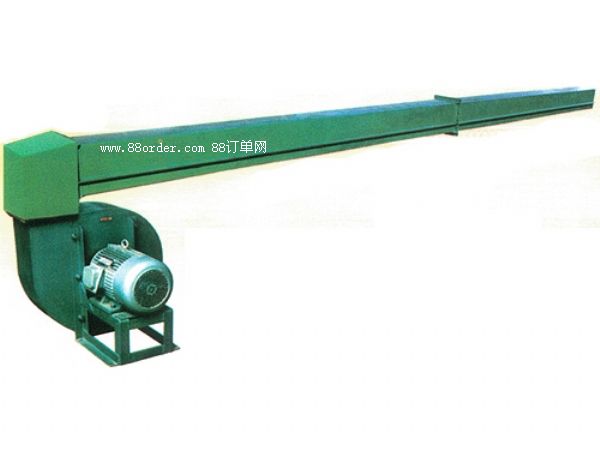

xz型空氣輸送斜糟適用有于輸送水泥等易流態化粉狀物料，對粒度大、水分多、流態化性能差的物料不宜使用。本槽以高壓離心風機（9-19：9-26型）為動力源，使密閉輸送斜槽中的物料保持流態化向傾斜向下的一端緩慢的流動。本機主體部分無傳動部件，密封操作管理方便，設備重量輕，電耗少，輸送能力大，容易改變輸送方向，采用新型涂淪透氣層等優點。

安裝：

1、一般直線輸送安裝進出料向下傾斜6--10度，上下槽體及各槽銜接處做到切實可靠的密封（可加墊）

2、需轉彎用90度彎（分左右）

3、需分岔用三通槽或四通槽并在分岔后加載氣閥。以控制流態化物料的流向，保證物料“允氣”用風，停用段則能減少風量耗費

4、輸送線過長或分岔后的下槽體側面再加風機空氣斜槽的耗氣量計算公式如下：

v=60×α××l  式中v—耗氣量m3/h;α—單位面積透氣層的耗氣量一般為2.0--3m3/m2 min;b—斜槽寬度mm；l—斜槽長度m。

5、本斜槽排風在出料槽上槽體排風，經排風管道后應進入小型布袋除塵口，其風量為所需風量的1.5倍,排風口處上槽壓力要求保持再0左右。
