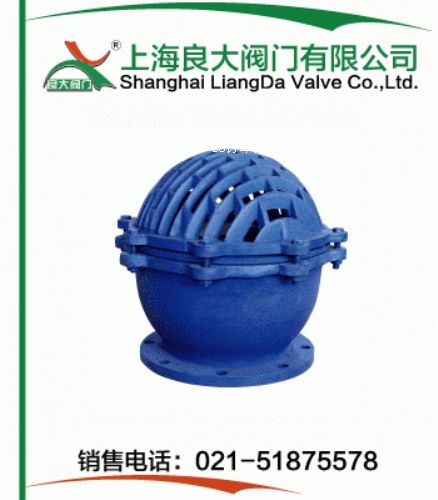

產品名稱：水上式底閥型號：ssdf口徑：dn50-600壓力：0.25-2.5mpa材質：鑄鐵、鑄鋼、不銹鋼等良大優勢：1、質量穩定：實行全過程質量監控

細心把關，全方位檢測！

2、價格合理：高效率的成本控制

減少開支，讓利于客戶！

3、交貨快捷： 充足的庫存，便捷的物流

嚴格按照合同期交貨！訂貨須知：請您盡量提供詳細參數

①名稱 ②型號 ③口徑 ④壓力 ⑤材質

⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件良大服務：提供全套流體控制解決方案，良大閥門

售前、售中、售后專業服務。            您正在瀏覽：【水上式底閥】   水上式底閥詳細介紹水上式底閥用途與概述：該閥是底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7％左右。

主要適于石油、化工、紡織、 印染、冶金、礦山、排灌、市政、建筑等行業的水泵配套使用。

可在泵前用，代替底閥。可在泵后用，代替止回閥。

水上式底閥結構與原理：本閥由1.閥體2.閥瓣3.活塞桿4.閥蓋5.定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。序號12 3 4 5 6 7 8 9101112名稱閥體閥瓣閥桿閥蓋閥桿套密封圈螺栓螺母螺母密封圈壓板螺母

水上式底閥使用說明：1、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。2、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。3、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。水上式底閥外形尺寸：

公稱通徑dn（mm）         d         d1   a   b0.6mpa 1.0mpa 1.0mpa 1.6mpa   50  140  160  110  125  100  100   65  160  180  130  145  110  110   80  185  195  150  160  120  120  100  205  215  170  180  130  130  150  260  280  225  240  150  150  200  315  335  280  295  190  190  250  370  390  335  350  240  240  300  435  440  395  400  290  290  350  485  500  445  460  340  340  400  535  565  495  515  390  390  450  590  615  550  565  440  440  500  640  670  600  620  490  490  600  755  780  705  725  590  590
