東達fqw系列礦用風動潛水泵

fqw系列礦用風動潛水泵

fqw系列礦用風動潛水泵是自行研制開發的一種新產品，fqw系列礦用風動潛水泵采用轉子與泵體同軸聯結的機械產品，采用立式結構、下泵式。

fqw系列礦用風動潛水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉、泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。

fqw系列礦用風動潛水泵技術特點

煤礦用 fqw系列礦用風動潛水泵 結構緊湊，移動、裝拆、維修方便。泵體渦道采用高效節能水力模型，葉輪特殊設計。該水泵排污水能力強，流量大，揚程高等優點。

fqw系列礦用風動潛水泵結構與工作原理

fqw系列礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成，

1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。

2、氣馬達部分：由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。

3、過流部分：由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。

fqw系列礦用風動潛水泵技術參數

水泵型號額定流量

m3/h額定揚程

m工作氣壓

mpa耗氣量

m3/min質量

kg外形尺寸

mmfqw60-20/k60200.5838610×ф450fqw50-25/w50250.5835462×ф347fqw48-12/w48120.5835462×ф347fqw40-20/w40200.5835462×ф347fqw30-18/w30180.5835462×ф347fqw25-50/w25500.5834462×ф347fqw20-40/w20400.5834462×ф347fqw20-25/w20250.5834462×ф347四、使用、維護及保養

   1、新泵在使用之前，須在地面上試運轉一次。在地面空運行時，氣壓應控制在0. 2mpa以內，試泵時間不能超過三分鐘，避免高速運轉，加快零部件的磨損，降低使用壽命。

   2、進氣管內徑不得小于25毫米，工作氣壓不得低于0. 5mpa，否則會影響正常工作；

   3、在安裝進氣管時，要先將管內和接頭處的雜質吹凈，保證進氣的干燥清潔，以免雜質進入，造成零部件磨損或?qū)⑥D(zhuǎn)子卡住不能運轉。

   6、污水風泵可在含巖粉泥沙較多的濁水中使用，可通過≤7mm顆粒，不會因小固體顆粒或纖維的吸入而堵塞，也不會因顆粒性介質的吸入而過早損壞。

   7、排氣管應露出水面，不能讓排氣管進水和其它雜質，以免渦輪內部零件銹蝕或?qū)⑷~輪、轉子卡住。

   4、水輪螺母一定要加彈簧墊圈，以防回水時轉子倒轉松動，造成葉輪下沉與泵蓋產生摩擦。

   5、在更換葉輪、渦輪和密射圈等易損件的裝拆過程中，不能用重錘敲擊，以免損害內部零件的配合精度。一般在連續使用十五天左右后，應將風泵打開清洗一次，進行維護保養。

五、安全注意事項

   1、無水時應立即關閉氣源，停機1

   2、工作氣壓不得大于0. 70mpa。

   3、發現故障應停機，維修正常后使用。

六、運輸與貯存

 產品可采用常規運輸工具，運輸中應有可靠定位及防水措施，防止振動和撞擊，嚴禁野蠻裝卸，不得與腐蝕性物質混裝運輸。產品采取直立位置   貯存在通風、干燥的倉庫內。

七、礦用風動潛水泵安全警告

   1、安裝使用本產品前務必通讀產品使用說明書，嚴格按本說明書的規定進行安裝和運行。

   2、在安裝進氣管時，必須將管內和接頭處雜質吹凈，保證空氣清潔干燥，以防雜質進入缸體內，造成零部件磨損或?qū)⑥D(zhuǎn)子卡住不能轉動。

   3、排氣管應露出水面，不能讓排氣管進水和其它雜質，以防渦輪內部零件銹蝕或?qū)⑷~片、轉子卡住。

   4、風泵轉速較高（靠水冷卻），無水空載運轉時間不能超過3分鐘！以免損壞機件，發生故障。

   5、無水時應立即關閉氣源，停機！

   6、氣壓不得大干0. 70mpa。

   7、發現故障應停機，維修正常后使用。

8、用戶不能隨意更換安標配套件及主要零（元）部件配置。

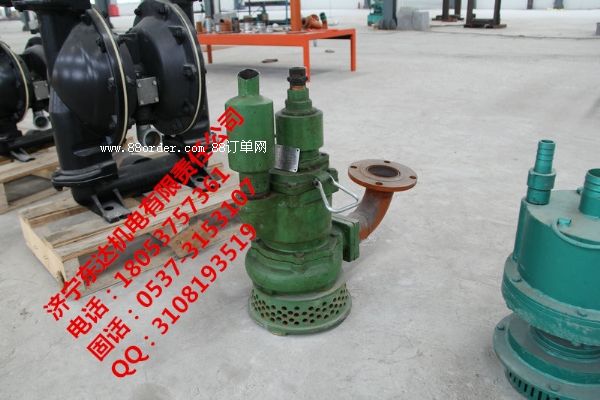

實物圖
