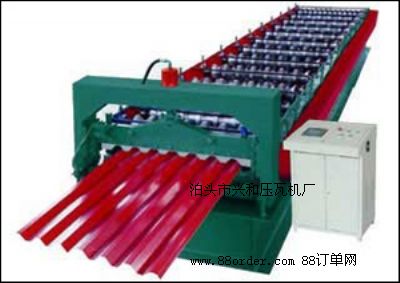

24-210-840型壓瓦機技術參數
長×寬×高 6400mm×1300mm×950mm
成型軸：直徑70mm 45#調質
成型輪：材料45#鍛打 鍍硬鉻
傳動方式：鏈輪、鏈條
電機：3kw
成型排數：11排
全自動電腦定長切斷系統：
泵站電機：3kw四級
剪切模具：gr12
成型速度：8-10m/min
壓制厚度：0.2-0.7mm
壓制寬度：1000m
24-210-840型壓瓦機可根據生產需要生產各種不同外觀的屋面板，且成品率高。
       壓瓦機生產中嚴禁超過最小閉合高度進行工作，即上滑動箱底面至工作各面最小距離290㎜要求上下模具合模后的高度加上，上下墊板厚底加上瓦坯厚度，不允許超過290㎜，制造模具時應按此要求進行設計，以免發生機床事故。經常注意觀察，滑動箱體及兩側機體內潤滑油的高度。壓瓦機主要由左、右機體、底部連桿、頂部機箱蓋、滑動座、六方轉輪、皮帶輪、齒輪機構、槽輪機構、凸輪機構、潤滑泵、油路系統、電控部分等組成。設備應經常擦拭，保持清潔，不許有泥污積水。
       該機上模沖壓工序：由電動機經過皮帶輪，帶動輸入軸，經小齒輪，大齒輪，帶動上軸，通過一套凸輪機構帶動裝有上模的滑動座上下運動，實現壓瓦。工作臺的轉位是由裝于上軸端頭的齒輪組，傳動撥銷齒輪，撥動裝于六方轉輪軸上的槽輪來實現分度定位，在上軸的兩端各裝有一個與裝在同一軸上與壓制凸輪共軛的回凸輪，通過定位桿與定位盤實現下模在工作位置的精確定位。
