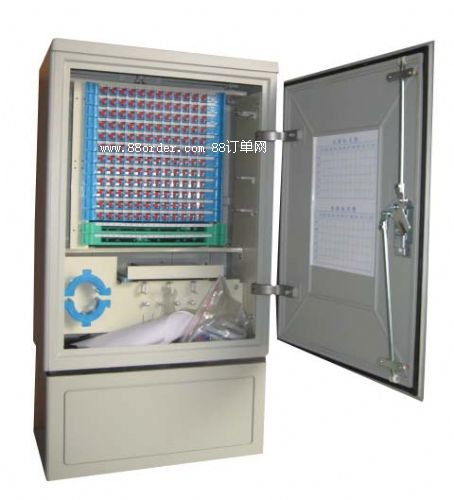

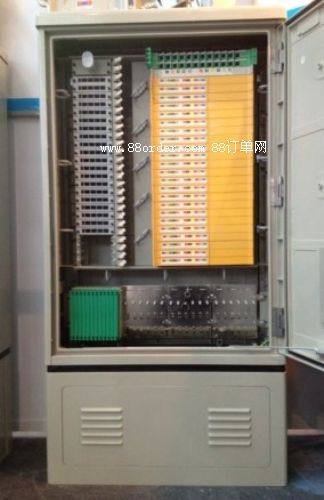

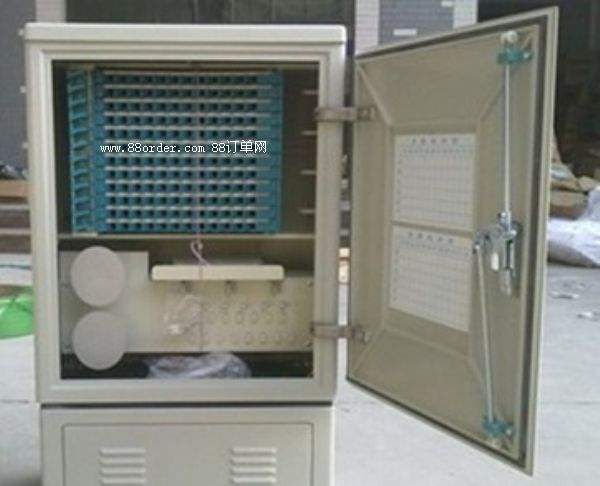

光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備,能夠實現光纖的接續和配線有直接連接和交叉連接的功能。

? 采用熔配一體化抽à-式模塊,使交接箱容量大,密度高。

? 箱體采用高強度smc聚脂箱體,具有光纜交接箱是室外光纜接入網中主干光纜與配線光纜節點處實現室外光纖配線的設備,可以良好抗腐蝕,耐老化性能,能抵受劇烈的氣候變化以及適應惡劣的工作環境。

? 箱體具有良好的密封性能,防護等級達到gb/t4208 ip65級。

? 具有很好的安裝性能及防破壞功能。

? 箱體具有安全可靠的光纜固定與接地保護裝置。

? 光纜交接箱體箱材料為sm,容量0～576芯。

技術特性:

? 高壓防護接地與機箱絕緣電阻：≥20000mω/500v（dc）

? 箱高壓防護接地與機箱間耐壓≥15000v（dc）/1min,不擊穿,無飛弧。

? 箱體靜負荷能力：殼蓋≥980n,側表面≥980n,門鉸鏈≥200n

? 機箱的密封防護等級：達到gb4208標準中ip65級

工作環境:

? 環境溫度：-45℃～ 80℃

? 相對濕度：40℃時小于95％

? 大氣壓力：70～106kpa

二、特點

※適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

※模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

※ 分路器模塊端口傾斜15°設計，走線路由順暢。

※系列化插片可積木化組合，擴容方便，投資節省。

※皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

※工廠化皮線尾纖，實現高質量低成本快速部署。

配線光纜熔接

a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；

b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；

c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

e.熔接后的sc尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ；

f.進行光纜加強芯接地，將接地線從光纜入口引出接地；

g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上
