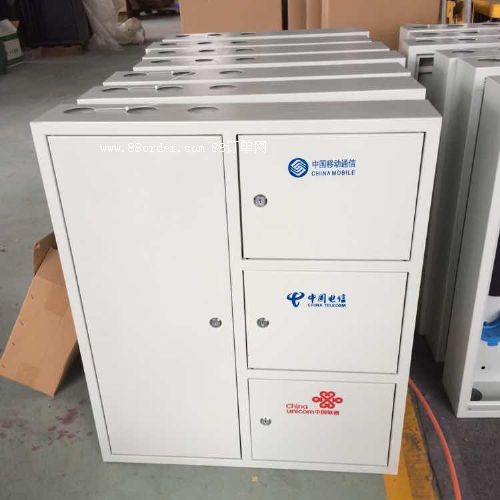

插片式三網合一分光箱   樓道三網合一光纖分光箱 壁掛式三網合一分路箱 電信移動聯通三網合一光纖配線箱

移動、聯通、電信三網合一光纖樓道箱

一、產品簡介：ftth室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于ftth工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求

二、主要特點：

1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。

2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.

3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。

4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。

5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續

6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。

7.門鎖采用優質戶外防水鎖，箱體掛墻安裝

8.具有臨時尾纖存儲區域

9.支持各種光纖連接頭的管理，如sc、lc、st、mt-rj等

三、技術參數：

1.工作溫度：-30~+60度，儲存溫度-40~+60度

2. 箱門開啟角度：180°

3.大氣壓力:70kpa-106kpa

4.光電性能:插入損耗≤0.2db;附加損耗≤0.2b

5.回波損耗≥45db;附加損耗≤5db

6.插拔耐久性壽命>1000次

7.電氣性能:絕緣電阻≥1000mω500v(直流電)

8.抗電強度:能承受3000v(直流電)/1min無擊穿/無飛弧現象

四、適用性指標:

1.標稱工作波長850nm\1310nm\1550nm;

2.光纖光纜符合gb/t11819和gb/t7424規范;
