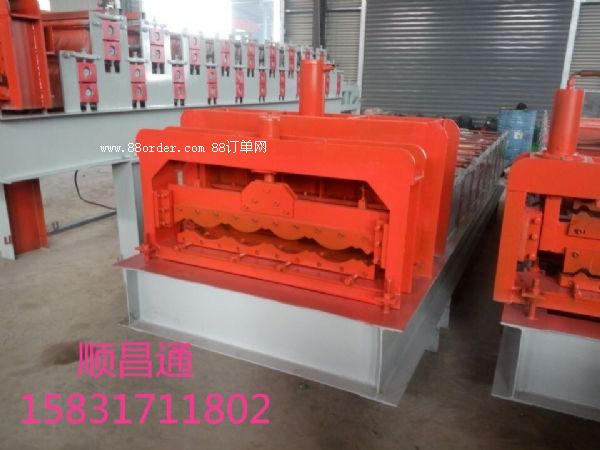

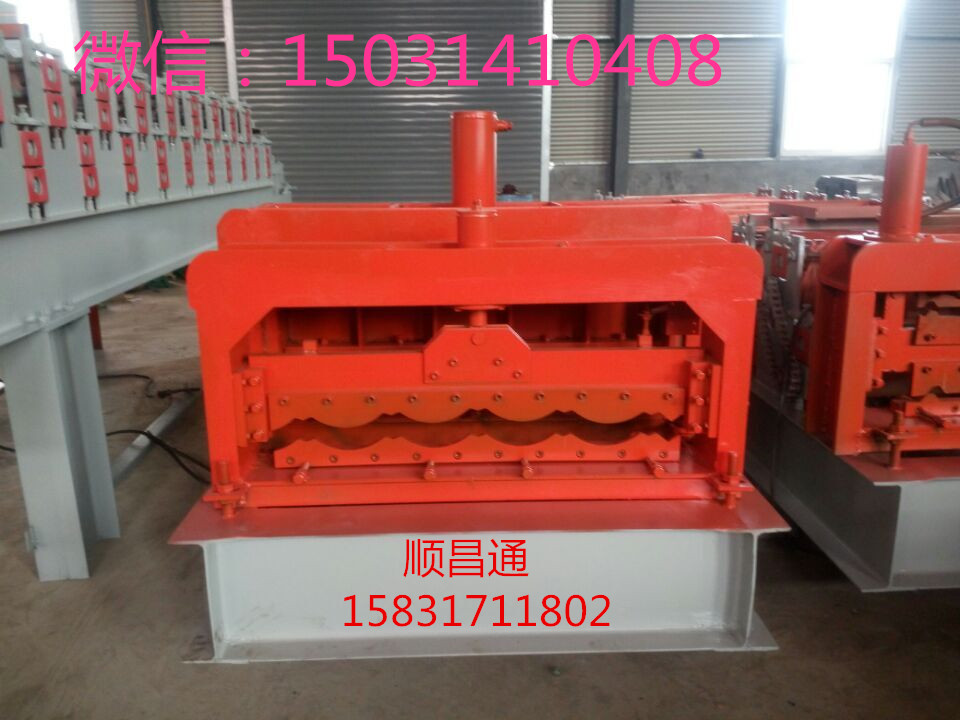

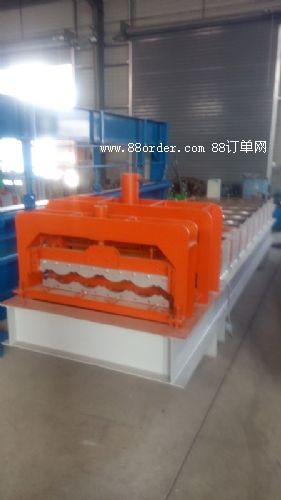

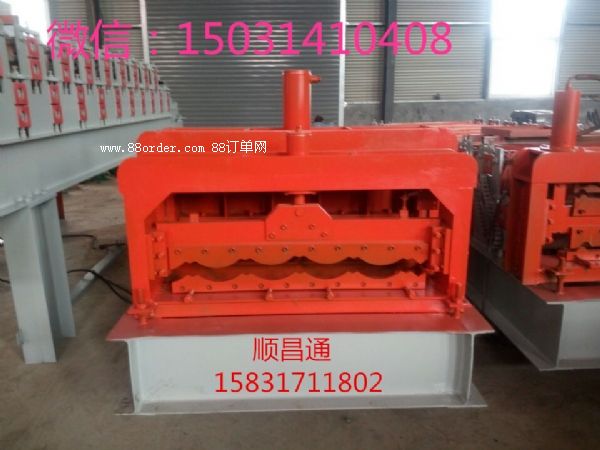

828圓弧琉璃瓦壓瓦機

1、放料架外形尺寸：長860mm×寬1450mm×高1124mm

2、成型機最大限速度：10m/min

3、成型彩鋼板厚度：0.5-0.6mm

4、成型彩鋼板展開寬度：1000mm

5、成型琉璃瓦有效寬度：828mm，偏差±1/100

6、成型琉璃瓦波高：28mm，偏差28-0.3

7、軋輥軸徑：φ70mm　　8、電腦操作面板，文本文屏

9、機組包括：成型主機、液壓站、放料架、成型剪、控制箱、出料架。

琉璃瓦壓瓦機分為三部分：輥道成型部分、壓型部分、切刀部分。輥道成型部分是由電機拖動，鏈條帶動各輥轉動。壓型部分是液壓缸帶動模具上下移動，可以把彩鋼壓成許多節，形似琉璃瓦。切刀部分是液壓缸帶動刀具上下移動，可以把彩色鋼瓦切斷。

生產過程如下：彩色鋼板進入輥道成型部分，成型后到壓型部分，壓成等距離一節一節的，切刀負責定長切割。

控制介紹：執行部分有變頻器驅動電機，液壓站電機，壓型的兩個液壓電磁閥，切刀的兩個液壓電磁閥。

檢測部分有：檢測彩色鋼瓦長度的脈沖編碼器，壓型的上下行程開關，切刀的上下行程開關，壓型的上下操作按鈕，切刀的上下行程按鈕，急停開關，液壓?jiǎn)⑼ｉ_關等等。

plc選用kdn-k3系列的kdn-k306-24ar。它帶有14個輸入/10個繼電器輸出，剛好滿足輸入輸出要求。再配kdn文本屏，可以完成參數設定，報警顯示，幫助信息，生產數據顯示等等。壓瓦機一定要用高數脈沖輸入功能，kdn-k306-24ar高數輸入性能優良，選ab相抗干擾能力強。并用定值中斷功能，保證精度。壓瓦機有許多參數要設定，用文本屏設定。參數設定有設備參數和用戶參數設定兩種。設備參數有：?jiǎn)蚊}沖長、過沖量、壓型距、壓型時間、切刀時間等等。用戶參數有：張數、長度、首節、末節、節距、節數等等。琉璃瓦壓型機控制系統還能完成單板切割功能。

滄州順昌通壓瓦機械有限公司專業生產：角馳760型、820型；475型.470型.360型角馳設備；普通820型、840型、860型、900型、910型、125型；1035型.1080型.1050型全自動壓瓦機；c、z型鋼80-300、全自動沖孔、扭斷、飛據；4米剪板機、折彎?rùn)C(jī).688型.720型.750型.915型樓承板機；整套復合板機流水線一體機。另外，我廠還可以根據用戶要求設計制作各種型號冷彎成型設備。歡迎來電咨詢！！！

我家機器齊全可加工定制異型設備，歡迎新老客戶前來訂購。

聯系人：金玉榮
